寬度W

140

mm

長度L

163

mm

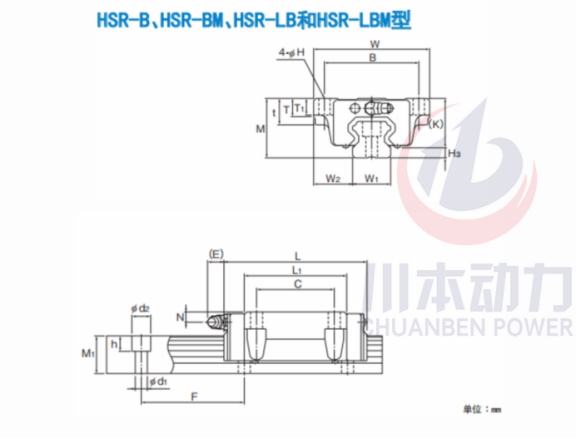

LM滑塊尺寸

B

116

mm

C

95

mm

H

14

mm

L1

118

mm

t

29

mm

T

13.5

mm

T1

17

mm

K

57

mm

N

11

mm

E

16

mm

油嘴

B-PT1/8

mm

H3

H3

13

mm

LM導軌尺寸

寬度W1±0.05

53

mm

W2

43.5

mm

高度M1

44

mm

孔距F

120

mm

d1*d2*h

16*23*20

mm

長度*Max

3060

mm

基本動額定載荷

C

121

kN

基本靜額定載荷

C0

146

kN

靜態(tài)容許力矩

MA單滑塊

2.6

kN-m

MA雙滑塊

14.1

kN-m

MB單滑塊

2.6

kN-m

MB雙滑塊

14.1

kN-m

MC單滑塊

3.43

kN-m

重量

LM滑塊

4.5

kg

LM軌道

15.1

kg/m
